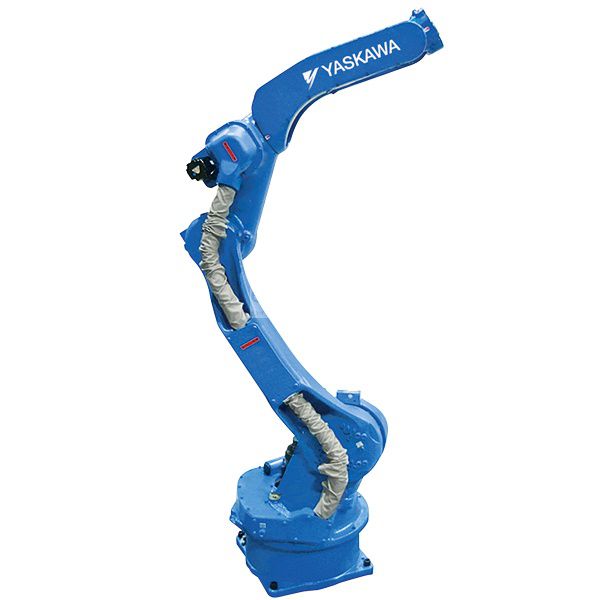

Мотоман Робот MH24 Motoman

В очікуванні надходження

Інформація
Специфікації

Робот MH24 характеризується потужним зап'ястком для маніпуляцій великими та важкими частинами, його оптимізований дизайн дозволяє отримати більший простір і доступ до зменшених простору, що збільшує продуктивність при мінімальних перешкод.

Контролер DX200

DX200 є однією з надійних системних архітектурних контролерів високої надійності та ефективності системного рівня для роботизованих робочих осередків. Різноманітні мережеві з'єднання fieldbus. Динамічні зони перешкод захищають рукоять робота та забезпечують передове запобігання зіткнення. Дозволяє до трьох допоміжних / зовнішніх осей і може бути встановлений дистанційно. передбачає:

Гнучкість застосування.
Висока продуктивність.
Мінімальні витрати на інтеграцію.
Гнучкість застосування.
Підвищення надійності та енергоефективності.
Покращено технічне обслуговування, зменшений середній час ремонту (MTTR).
Рівень функціональної безпеки категорії 3 (FSU).
Керування численним роботом до 8 роботів / 72 осей з синхронізованим переміщенням між пристроями.
Розширений контроль руху роботів (ARM) забезпечує високу продуктивність та планування траєкторій.
Маленький та світлий кулон з кольоровим сенсорним екраном із програмним забезпеченням Windows® CE із можливістю перегляду декількох вікон.

Основні технічні характеристики

Максимальне завантаження робота: 24 кг
Кількість осі: 6
Максимальна горизонтальна протяжність: 1730 мм
Максимальний вертикальний охоплення: 3,089 мм
Повторюваність: ± 0.06 мм
Контролер: DX200

Діапазон руху (°)

Осі S: ± 180 °
Ось L: + 155 ° / - 105 °
Ось U: + 240 ° / -170 °
Осі R: ± 200 °
Осі B: ± 150 °
Вісь T: ± 455 °

Максимальна швидкість (° / с)

Осі S: 197 ° / с
Ось L: 190 ° / с
Ось U: 210 ° / с
Ось R: 410 ° / с
Осі B: 410 ° / с
Ось Т: 620 ° / с

Роботові програми

Асамблея
Упаковка
Машина тренується
Складська техніка
Дозування

Області застосування

Обробка деталей , Збірка деталей
